Фаворит-Т
Описание

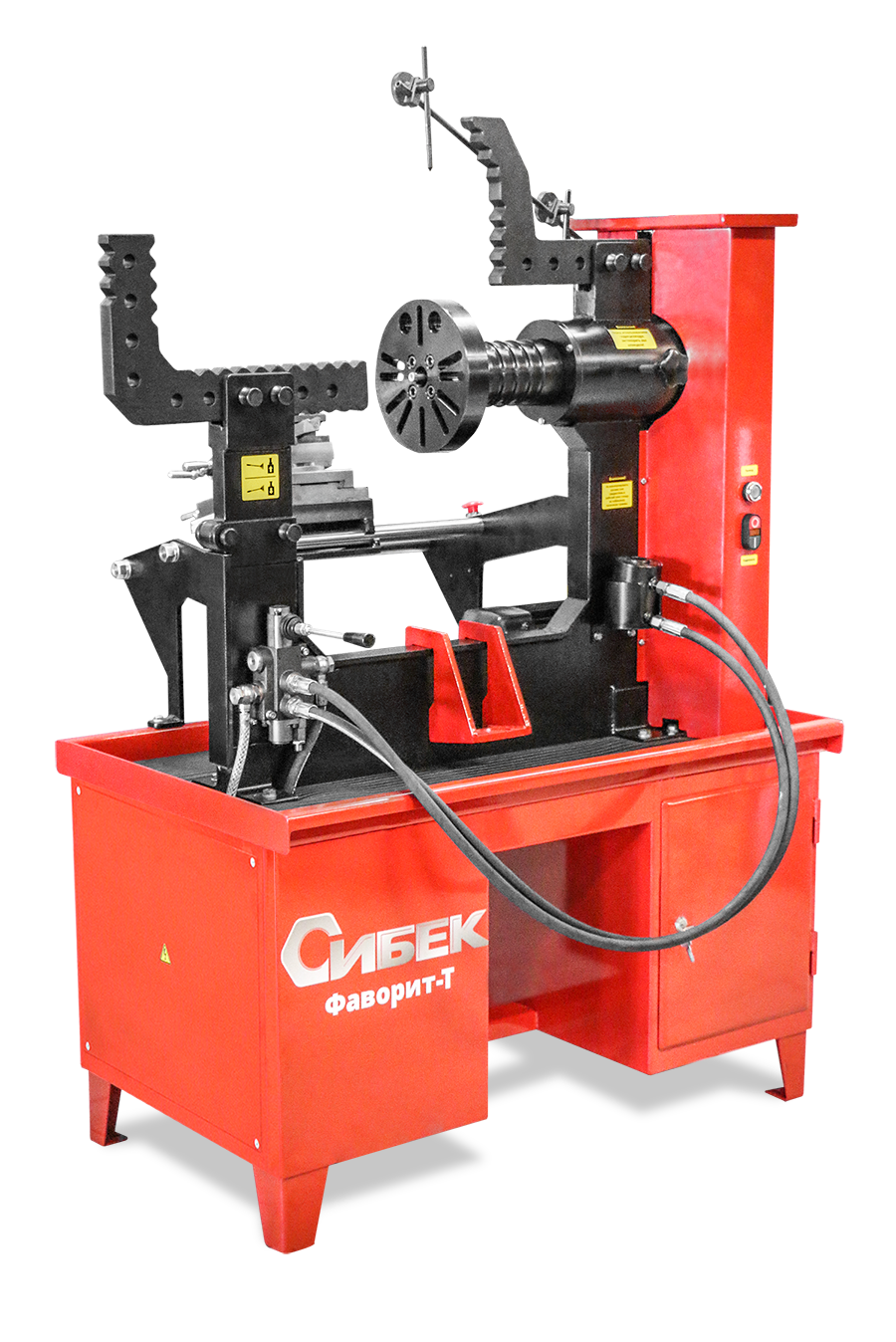

Стенд «Фаворит-Т» с токарным модулем предназначен для правки литых и кованых дисков, диаметром от 10 до 24 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Вал изготовлен из конструкционной легированной стали 50Х с повышенной износостойкостью и прочностью.
Простота в использовании является одним из главных достоинств стендов в отличии от аналогичных моделей других производителей, а также доступность ремонта.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-Т» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. «Фаворит-Т» комплектуется сменными рихтующими насадками и рабочими штоками, предназначенными для исправления повреждений различного вида. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления.

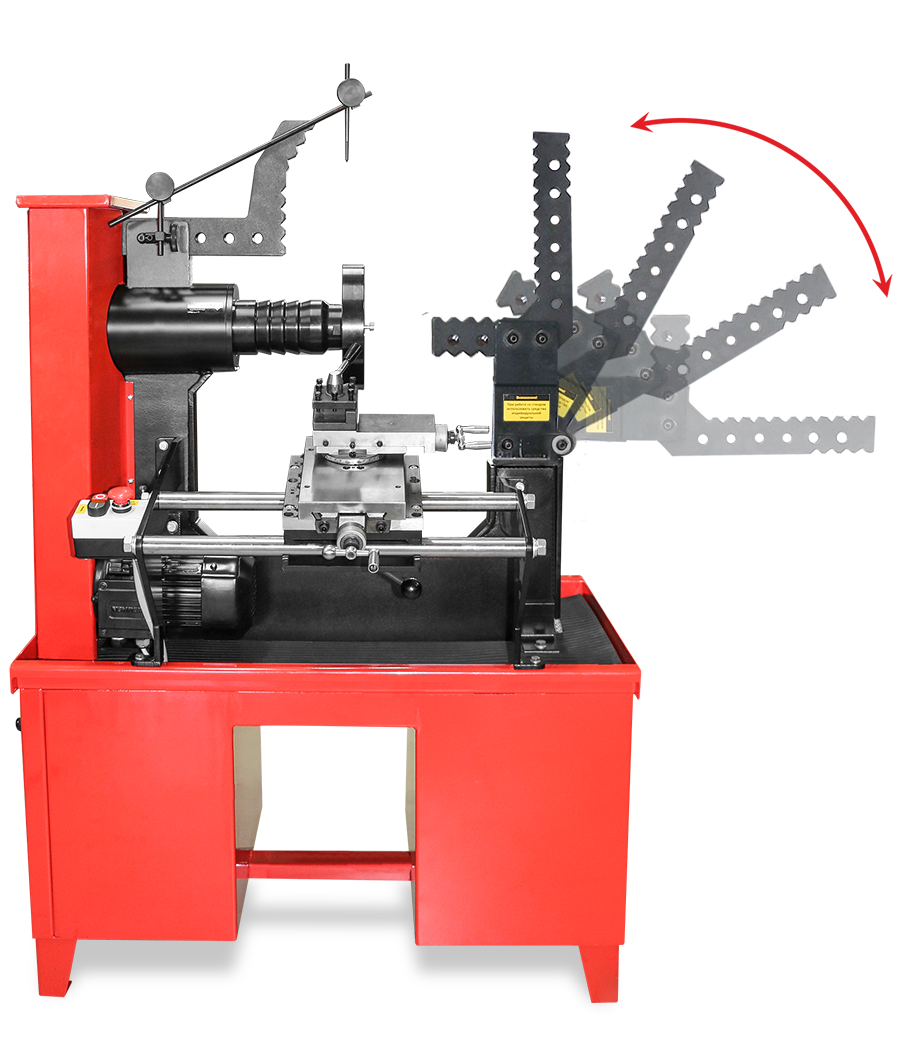

«Фаворит-Т» имеет две рабочие зоны:
- зона правки - в этой зоне производится основная работа по ремонту повреждений диска.

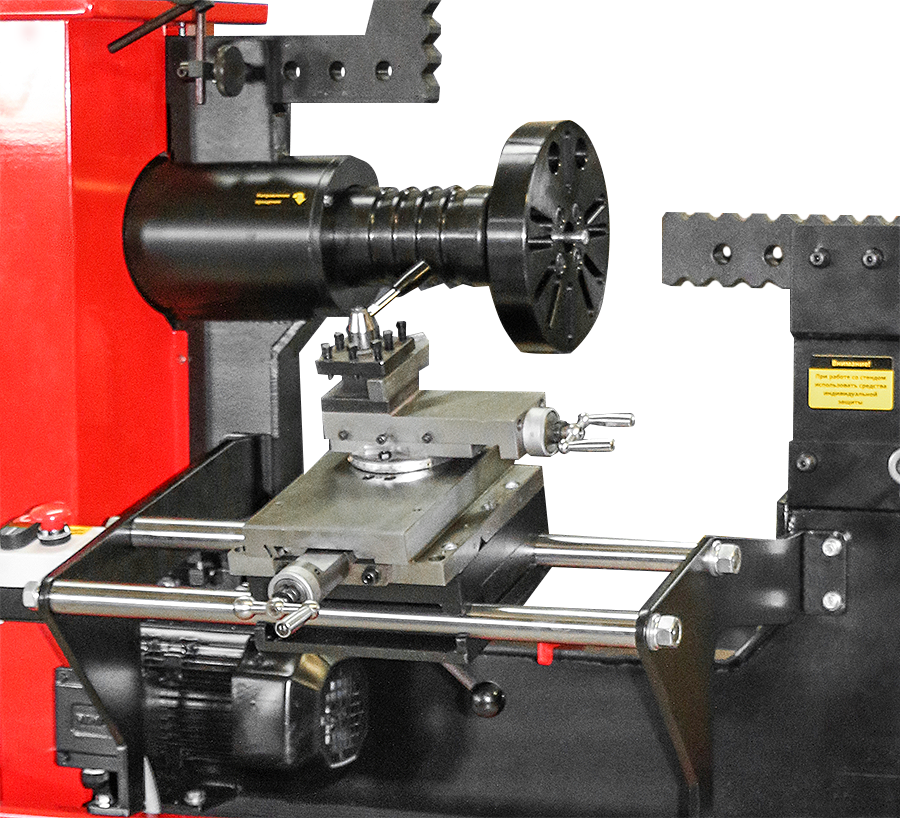

- зона финишной обработки - токарный модуль, предназначен для устранения мелких дефектов диска, образующихся в процессе основных ремонтных работ.
Со стороны зоны правки дисков имеется кнопка кратковременного включения привода, предназначенная для диагностики ремонтируемого диска.
На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для определения места ремонта, особенно в заключительной стадии. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрено наличие эргономичной инструментальной тумбы. Надежность конструкции, простота и удобство в эксплуатации стенда «Фаворит-Т» позволяют данной модели справиться с различными видами повреждений.
Характеристики
| Диаметр посадочной полки устанавливаемого диска, дюймов | 10-24 |
| Ширина устанавливаемого диска, дюймов, не более* | 13 |
| Напряжение питания, В | 380±10% |
| Потребляемая мощность, кВт, не более | 1,3 |
| Рабочее давление в гидросистеме, кгс/кв.см | не менее 150 |
| Максимальное выходное давление гидронасоса, кгс/см.кв. | 250 |
| Производительность гидронасоса, л/мин | 1,35 |
| Рабочий ход штока гидроцилиндра, мм | 30 |
| Максимальное усилие, развиваемое рабочим цилиндром, Н | 50000 |
| Степень защиты оболочки, | IPXO |
| Класс защиты от поражения электрическим током, | I |
| Число оборотов шпинделя, об/мин | 120 |
| Наличие привода | + |
| Наличие откидного кронштейна | + |
| Наличие токарного суппорта | + |
| Вес нетто,кг | 285 |
| Вес брутто, кг | 344 |
| Габаритные размеры min (ДхШхВ), мм** | 745х1030х1435 |
| Габаритные размеры max (ДхШхВ), мм*** | 935х1195х1485 |
| Габаритные размеры в упаковке (ДхШхВ), мм, не более | 860х1200х1530 |
| * — в зависимости от вылета и внешней формы диска; | |
| ** — токарная каретка и упоры не установлены; | |
| *** — токарная каретка и упоры установлены в крайние положения. |
